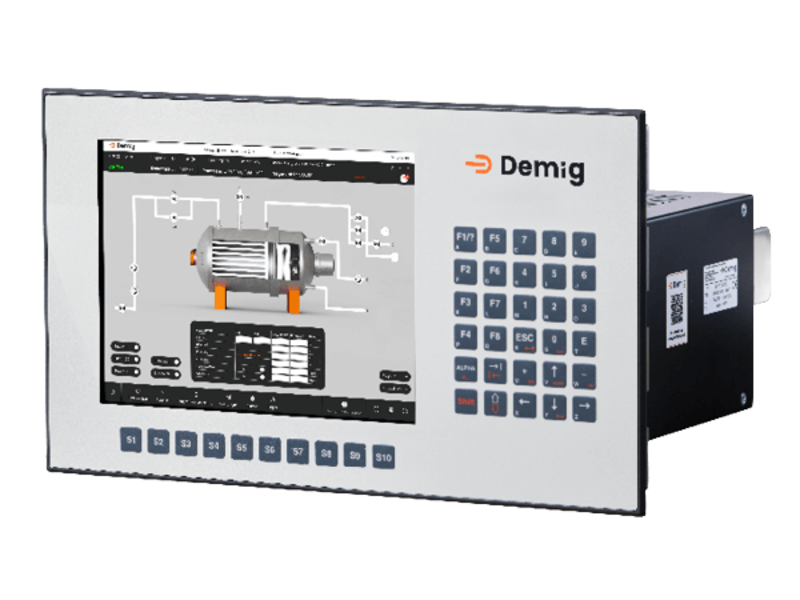

Demig DE-VX 4310系列

• 操作
• 技术
• 数据记录
• 调节
• 正在控制
• 可视化

操作

• 通过键盘和可自由编程的专用键进行简单、直观的菜单引导操作
• 面向过程编程
• 在菜单中切换语言
• 系统设计者的自定义配置选项

技术

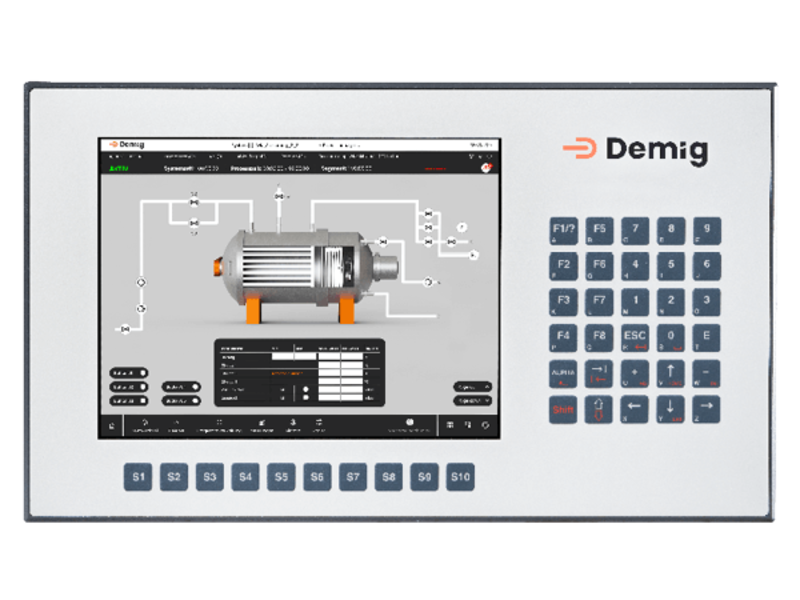

• 实现方便的流程可视化的高分辨率的 10英寸" 显示器
• 得益于Intel Atom处理器，控制和图像合成具快速反应时间
• 通过千兆以太网实现的网络
• 可使用CAN Bus和Profibus (Slave/Master)通讯
• 通过调制解调器实现远程监视和维护
• 数字量、模拟量以及整个系统具备硬件看门狗
• 控制面板的嵌入式外壳，正面密封，防护等级IP65

数据记录

• 记录所有过程变量
• 集成写功能
• 图形或数字化数据输出
• 打印功能
• 符合DIN ISO 9000质量体系认证

调节

• 多系统调节
• 具有参数切换和设定值校正的所有标准控制算法
• 特殊功能 (例如扩散模拟， F值计算)

正在控制

• 集成PLC(S5© and S7© 兼容)
• 手动操作模式
• 顺序控制
• 特殊功能(例如脉冲燃烧系统)

可视化

• 带状态显示的过程视图
• 带帮助功能的警报和报告显示
• 在线过程变量视图，数字和趋势显示

• 系统计算机 – 单元
• 内存
• 接口/连接
• 显示
• 操作
• 安全.
• 安装
• 输入/输出
• 编程器/控制器

• 带高性能处理器的工业计算机
• 集成PLC, S5© and S7© 指令集兼容, 最大程序长度: 60,000条命令，执行速度1,000比特命令每 < 0.2 ms
  多达256个计时器，1024条消息，1024条警报（可选延时开功能）

内存

• 2 GB运行内存
• 8 GB闪存，用于操作程序和存储组态
• 4 MB SRAM（针对当前工艺状态进行电池缓冲。处理程序和测量数据记录）

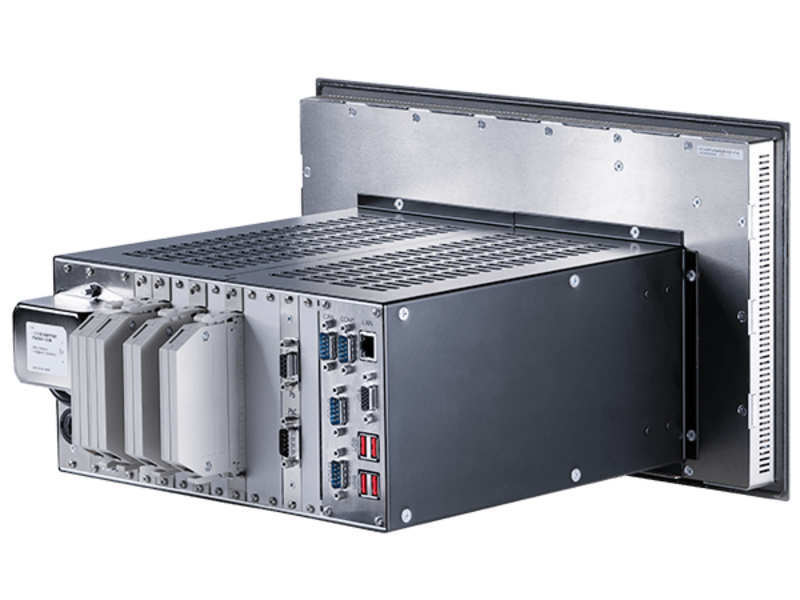

接口/连接

所有的接口(包括USB)与电源供应及系统电位隔离.

• COM1 DIN-RS232 (电位隔离)
• COM2 DIN-RS232/RS422/RS485 (电位隔离并可以通过软件控制)
• COM3 DIN-RS232/RS422/RS485 (电位隔离并可以通过软件控制)
• 4 USB接口(电位隔离) 可连接外部键盘，鼠标，打印机等。
• 1x万兆以太网, TCP/IP协议用来组态，远程控制，控制系统连接, Modbus/TCP, Auto MDI-X
• Logs e.g. RK 512, Modbus, 3964R
• (可选) CAN-Bus连接远程IO
• 电源电压输入范围110-230VAC, 50 – 63 Hz
• Profibus-DP-子站 (可选) (EN 50 170/DIN 19245 Part 1) 9.6Kbit/s-12Mbit/s, 自动比特率检测,
  E/A RS 485接线, DSUB-9插头, 输入和输出最大244字节
• Profibus-DP-主站 (可选) (EN 50 170/DIN 19245 Part 1) 可连接最多125个子站, 9.6Kbit/s-12Mbit/s, 自动比特率检测, E/A RS 485 接线, DSUB-9插头, 输入和输出数据最大512字节。通过外部PC端软件组态(需额外订购).

显示

• 10.4″ TFT LCD彩色显示器带超大视角, XGA分辨率(1024×768像素)
• 额外显示器可使用的标准VGA接口

操作

• 薄膜键盘(依照DIN EN 60529标准, 防护IP 65 带Alpha功能
• 可连接外部USB键盘
• 可连接外部USB鼠标
• 可编程特殊功能键
• 支持Unicode语言
• 运行时多语言切换

安全

• 带全局和本地看门狗的双安全功能
• 掉电监视
• 复制和专用技术保护

安装

• 集成密封前面板IP65
• 环境工作温度0…+45°C
• +40°C和3000m以下无结露相对湿度0…90%
• 储藏温度-20…+60°C
• 过压等级III (依照DIN EN 60664-1)
• 抗污染程度2 (依照DIN EN 60664-1)

输入/输出（指示的每个最大扩展）

编程器/控制器（最大扩展）

• 设定值: 192
• 控制标记: 512
• 控制回路: 1,024
• 限制值: 1.024
• 警报: 1,024 (延时开) 带历史功能
• 系统:  8个可独立组态系统
• 记录仪: 64个过程变量

• AD8
• DA8
• AD 4/DA 2
• AD 4/DA 2G
• IN 32
• OUT 32
• IN24 /OUT 16
• Profibus DP Master
• Profibus DP Slave

AD8: 8X 模拟量输入卡

部件号: 601613

• 所有输入与系统电位及其它通道隔离
• 可测量直流电压、电流
• 输入可组态: 0…100mV 0…500mV
• 0…2V 0…10V
• 0…20mA
• 0…400 Ω (2/3/4 conductor technology)
• Error < 0.1% of measurement range
• 输入接线可自由组合
• 最小测量时间20mS/通道
• 连接插头中的双比较点测量

线性化功能包括在以下热元件的交付范围内:

• Cu-CuNi type U ( -200 … +600 °C)
• Fe-CuNi type L ( -200 … +900 °C)
• NiCr-CuNi type E ( 0 … +1000 °C)
• Ni-CrNi type K ( -200 … +1370 °C)
• PtRh-AuPdPt ( -100 … +1300 °C)
• PtRh13-Pt type R ( 0 … +1740 °C)
• PtRh10-Pt type S ( 0 … +1760 °C)
• PtRh30-PtRh6 type B ( 0 … +1800 °C)
• WRe3-WRe25 ( 0 … +2400 °C)
• WRe3-WRe26 ( 0 … +2500 °C)
• NiCrSi-NiSi type N ( -270 … +1400 °C)
• in addition to Pt 100 ( -200 … +800 °C)
• Separate linearisations and calculations configurable

DA8: 8X 模拟量输出卡

部件号: 601615

• 所有输出与系统电位隔离
• 输出: 0…10V power rating >= 1k Ω
• 0(4)…20mA  load <= 1000 Ω
• 分辨率12 Bit/0.025%
• 输出速率由组态决定(最小每100ms).
• 集成本地看门狗

AD4/DA2: 模拟量组合卡

部件号: 601614

模拟量输出 (4):

• 所有输入与系统电位及其它通道隔离
• 可测量直流电压、电流
• 输入可组态: 0…100mV 0…500mV
• 0…2V 0…10V
• 0…20mA
• 0…400 Ω (2/3/4 conductor technology)
• 误差< 0.1%量程
• 输入的类型通过组态软件配置
• 最小测量时间20mS每通道
• 连接插头内置基准结

线性化功能包括在以下热元件的交付范围内:

• Cu-CuNi type U ( -200 … +600 °C)
• Fe-CuNi type L ( -200 … +900 °C)
• NiCr-CuNi type E ( 0 … +1000 °C)
• Ni-CrNi type K ( -200 … +1370 °C)
• PtRh-AuPdPt ( -100 … +1300 °C)
• PtRh13-Pt type R ( 0 … +1740 °C)
• PtRh10-Pt type S ( 0 … +1760 °C)
• PtRh30-PtRh6 type B ( 0 … +1800 °C)
• WRe3-WRe25 ( 0 … +2400 °C)
• WRe3-WRe26 ( 0 … +2500 °C)
• NiCrSi-NiSi type N ( -270 … +1400 °C)
• in addition to Pt 100 ( -200 … +800 °C)
• Separate linearisations and calculations configurable

Analogue outputs (2):

• All outputs are galvanically isolated from the system potential
• Outputs: 0…10V power rating >= 1k Ω
• 0(4)…20mA  load <= 500 Ω
• Resolution 12 Bit/0.025%
• Output rate dependent on configuration (min. every 100ms).
• Local watchdog function integrated

AD4/DA2: 模拟量组合卡带限制值开关

部件号: 601616

部件601614具有以下额外信息

比较器输入 (2):

• 0 ... 10V的两个输入基于模拟量输出的电位,并在内部与另外一个进行比较。
• 无电势继电器输出开关取决于比较器的结果。

IN32: 32x 数字量输入卡

部件号: 601611

• 所有输出与系统电位隔离
• 输入电位 0V…30V (DC);  逻辑0 < 5V 逻辑1 > 15V
• 所有输入的硬件去抖动，信号长度为1.6ms/0.14ms
  (可根据要求延长或缩短信号长度)

OUT32: 32x 数字量输出卡

部件号: 601612

• 所有输出通过光耦与系统电位隔离
• 每通道最大负载 30V/max. 0.5A时12W (阻性负载)
• 输出通道外部供电24V DC ± 15%
• 集成本地看门狗

IN24/OUT16: 24x输入/16x输出 数字量组合卡

部件号：601608

• 所有输出通过光耦与系统电位隔离
• 输入电位0V…30V (DC) 15mA;  逻辑0 < 6V 逻辑1 > 10V
• 所有输入通道硬件去抖, 最小信号时长200ms
  (可根据要求延长或缩短信号长度)
• 所有输出支持负载0.5A (所有输出可同时开启)
• 所有输出通道配备短路电阻
• Supply voltage 18VDC..36VDC
• 集成本地看门狗
• 输出在供应电压为16V时将被切断

Profibus主站

部件号 601837

• EN 50 170/DIN 19245 Part 1
• 最多可连接125个从站,
• 9.6Kbit/s- 12Mbit/s,自动比特率检测,
• E/A RS 485接线, DSUB-9接头，电位隔离.
• 每个输入和输出数据最多512字节。
• 通过外部软件进行配置

Profibus从站

部件号 601821

• EN 50 170/DIN 19245 Part 1
• 9.6Kbit/s- 12Mbit/s, 自动比特率检测,
• E/A RS 485接线, DSUB-9接头，电位隔离.
• 输入和输出数据各最多244字节
